Branchement de 2 PZEM sur 1 Wemos

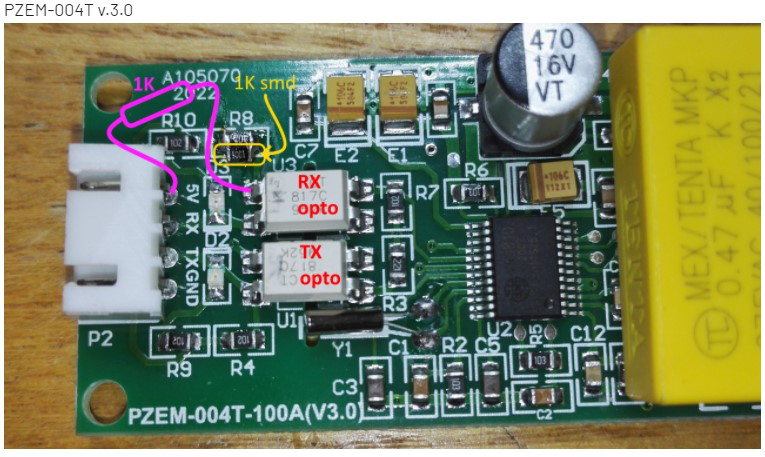

Installer une résistance de 1kohm (rose pas jaune) sur le PZEM (v3,0)




Flasher le wemos avec :


ESP_Easy_mega-20191003_PZEM_core_ESP8266_4M1M,bin


Configurer le capteur PZEM-004T sur le ESP8266

Désactiver le port série. Dans le navigateur internet à l’URL de l’ESP8266, cliquer sur “Tools” et puis “Advanced”. Décocher “Enable Serial port”.

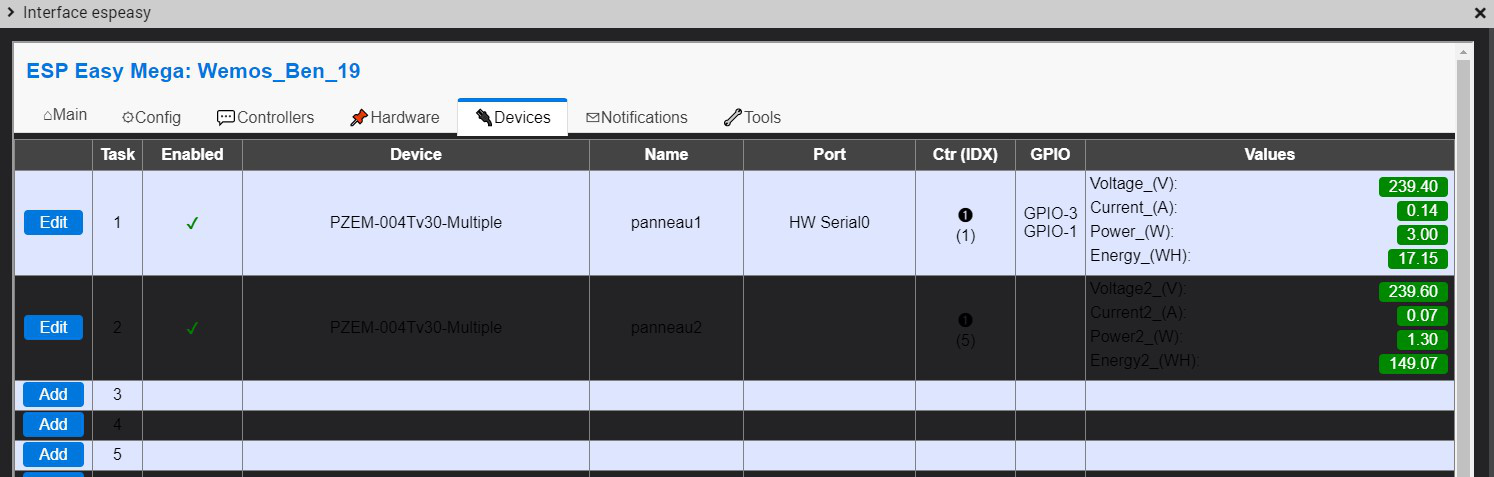

Dans DEVICES : Add les 2 PZEM




Branchement : Connecter les 2 PZEM en parallèle sur le wemos

TX wemos sur RX pzem VCC =3,3v

RX wemos sur TX pzem

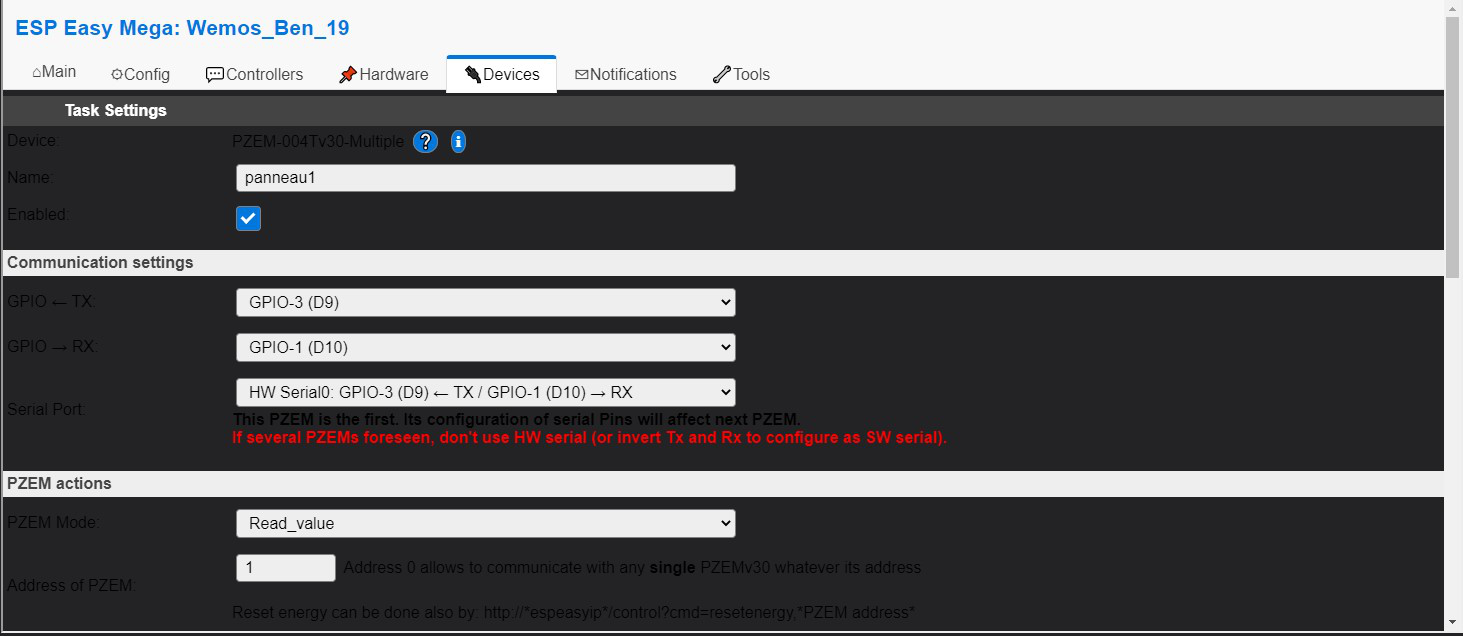

Configurer PZEM1 :




faire « Program_adress » sur 2 puis valider

Sur le 2eme PZEM :



et valider.



Sur le 1er PZEM :



et valider,

Et c'est bon les 2 PZEM sont en ligne !!!









Sources :

https://www.objetsconnectes.be/2020/06/14/pzem004t-jeedom-espeasy-compteur-electrique/?fbclid=IwAR1WMZjZSYmLpEittBWTERL1cx6XuU1HhXmsc8s3Buv4vb3nOpkIc2KbT0c


https://tasmota.github.io/docs/PZEM-0XX/
