Flash WT32 ETH01 ESPEASY

Téléchargez :

l'outil pour flasher : Espressif_flash_download_tool_v3.8.5

le fichier looder : esp bootloader v2

le fichier BIN de espeasy : ESPEasy_ESP32_mega-20210114

utiliser : ESP_Easy_mega_20210114_normal_ESP32_4M316k_ETH-factory.bin

celui la pour nextion est ok

ESP_Easy_mega_20211005_test_A_ESP32_4M316k_ETH

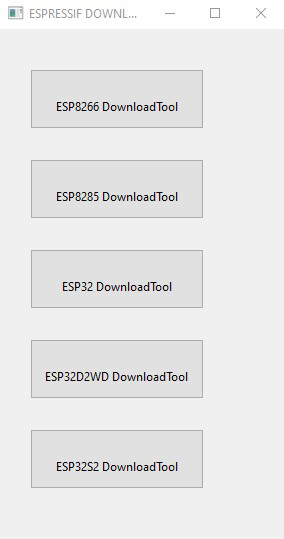

Lancez : flash_download_tool_3.8.5

- Cliquez : ESP32 DownloadTool

- Paramétrez comme cela :

1er : fichier bootloader

2eme : fichier espeasy

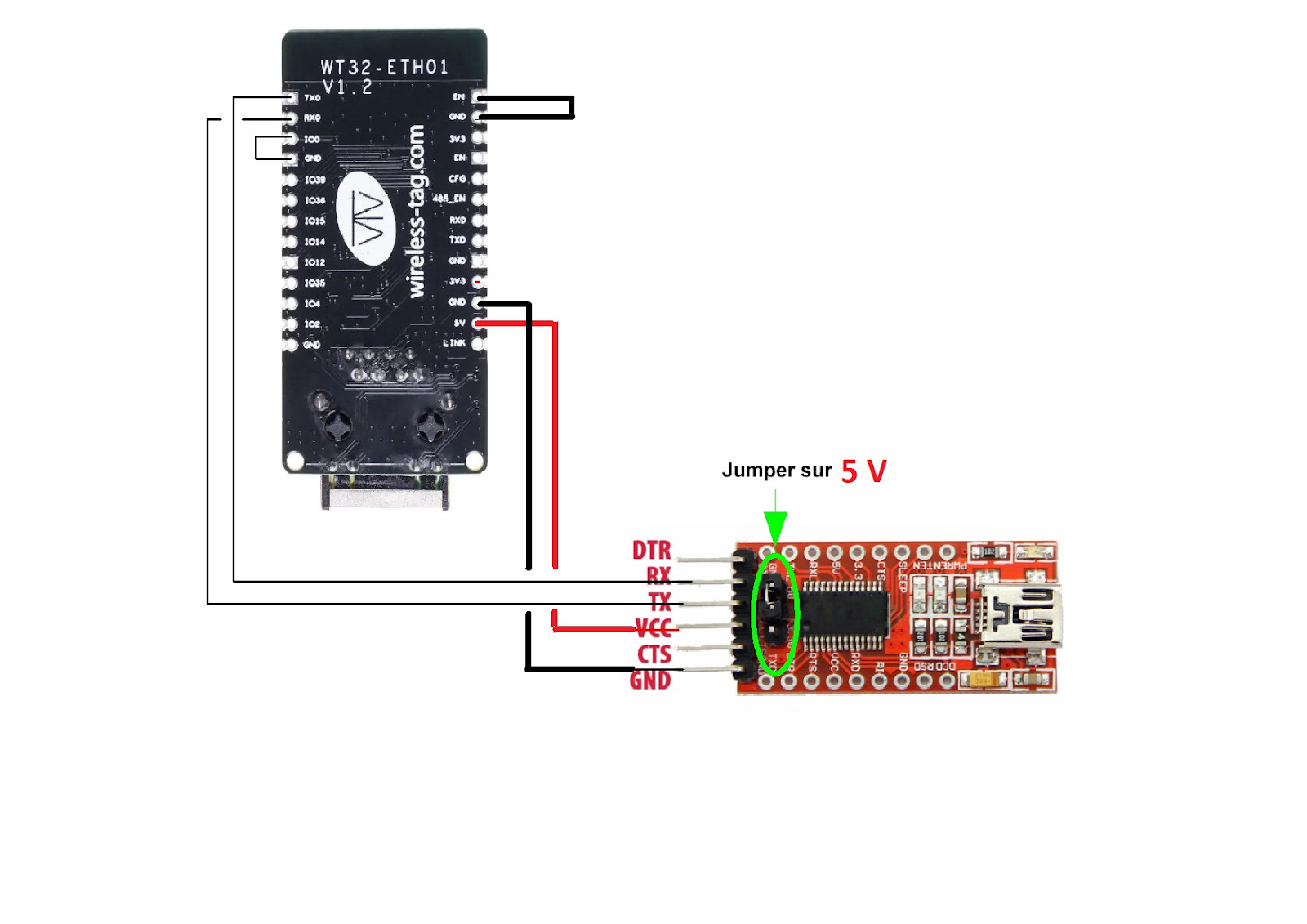

Connectez la carte sur le pc en USB,

cliquez sur START, le soft passe en SYNC et dans la console on a des ,,,,,,,,,

tout est OK.

Il faut maintenant débrancher EN de GND pour lancer le flash,

On voit le flash progresser dans la console et sur la barre du tool,

Puis Finish !

Après le flash, on débranche l'USB, on débranche tous les fils sauf l'alimentation et on rebranche en USB,

Même procédure que tous les flash espeasy, la carte redémarre en WIFI à 192,168,4,1

et paramétrer votre wifi,

Accédez ensuite a espeasy via l'IP de la carte : ex : 192,168,0,13

Allez dans HARDWARE et configurer comme cela :

Faire un REBOOT de la carte après l'avoir branchée en Ethernet pour que la carte puisse basculer en filaire,

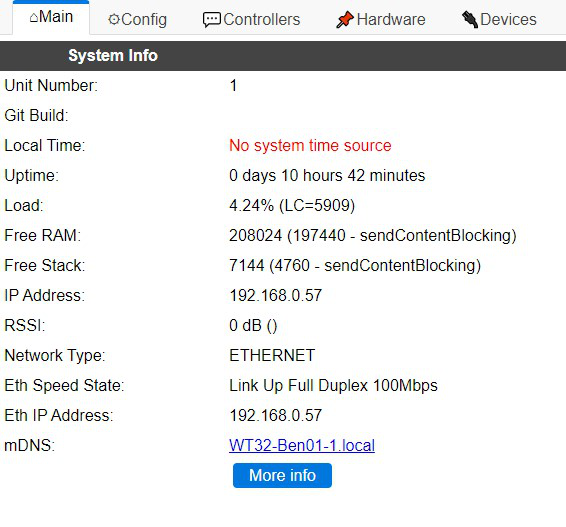

Résultat :

Pour installer un firmware.BIN différent, exemple avoir une version qui dispose de NEXTION :

ESP_Easy_mega_20210114_test_ESP32_4M316k_ETH-factory

ATTENTION, faire un ERASE avant de lancer le nouveau flash…

ASTUCE du jour, en guise de mieux…

pour connaitre si un DEVICE est présent dans un fichier.BIN :

ouvrir le fichier.BIN avec bloc-notes
faire une recherche du mot clef ex: nextion
et voilà, si le mot est trouvé dans cette soupe de caractères, vous avez une grande chance que ce BIN contienne votre cher DEVICE!

sources :

paraît ok :

ESP_Easy_mega_20211005_test_A_ESP32_4M316k_ETH-factory.bin

ESP_Easy_mega_20210114_test_ESP32_4M316k_ETH-factory.bin
